Hinnasto 1.4.2017


Säädettävät kitakaivot


Jupalcon kannet ja kehykset ovat koneistettuja.
Kehyksissä on kankikolo.








ø 600 mm betonikartiorenkaalle (aukko ø 600 mm)
ø 560 ja ø 630 mm muoviputkille

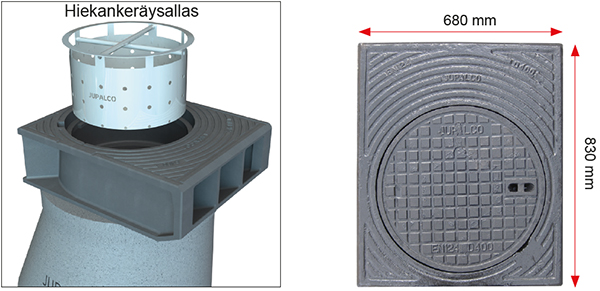

Säädettävät kitakaivot 680 x 830 mm

Säätörenkaaseen saatavana kiinnitysreiät 4 kpl x 10,5 mm

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%

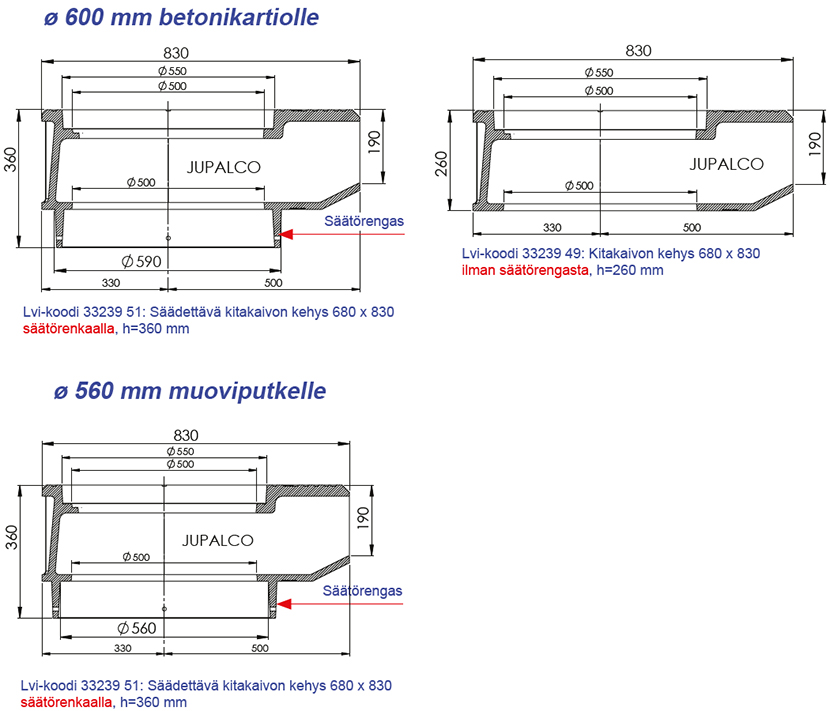

Säädettävä kitakaivon kehys 680 x 830
säätörenkaalla, h=360 mm
(malli A)
33239 51
475,00
Kitakaivon kehys 680 x 830
ilman säätörengasta, h=260 mm
(malli B)
33239 49
475,00
Kansi 550
asennussyvyys 50 mm
D400 (40tn)
33239 52
158,00
Hiekankeräysallas ø 490 h=260 mm
ruostumaton teräs, asennusrenkaalla
tarkoitettu kitakaivolle 680 x 830
33239 58
263,00

Säätörengas ø 600 mm betonikartiorenkaalle tai ø 630 mm tai ø 560 mm muoviputkelle on integroitu kitakehyksen rakenteeseen. Huomaa viistonielu, joka auttaa veden virtausta ja puhdistaa kidan hiekasta.

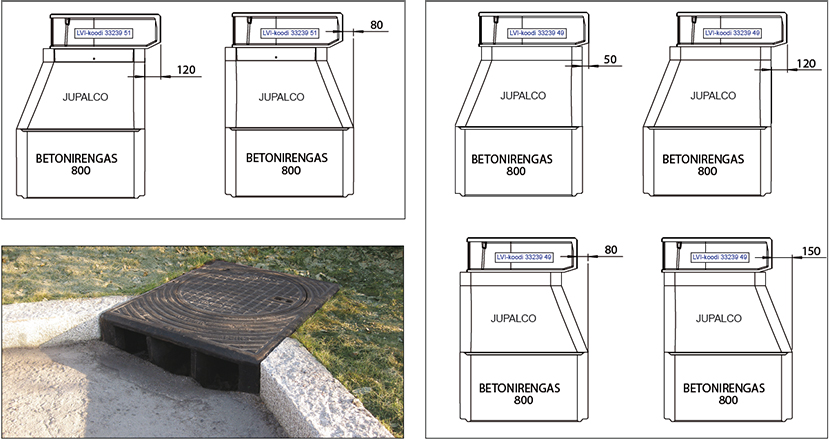

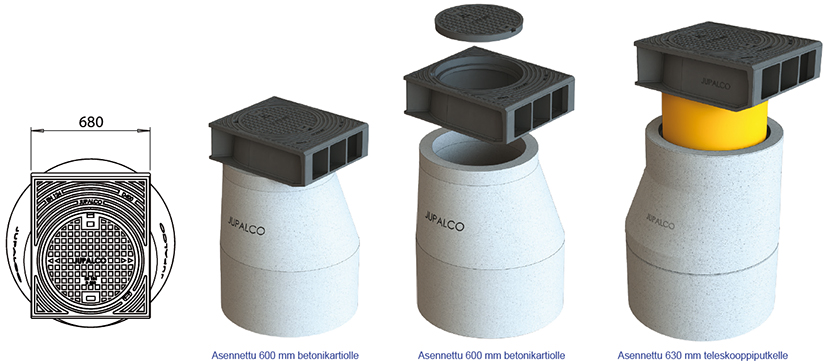

Jupalco kitakansisto 680 x 830 mm on yhteensopiva 600 mm:n betonirenkaaseen. Kansistoa voidaan käyttää betonikartiosovelluksessa oheisen kuvasarjan mukaisesti.


Kitakaivon kehys säätörenkaalla (malli A)

Kidan säädettävyys reunakivilinjaan nähden
Betonikartiolla 800-600        ± 100 mm





Kitakaivon kehys ilman säätörengasta (malli B)

Kidan säädettävyys reunakivilinjaan nähden.
Betonikartiolla 800-600         ± 100 mm
JUPALCO kitakansistolla      ± 35 mm
Kokonaissäädettävyys          ± 135 mm












ø 500 mm muoviputkille
ø 600 mm betonikartiorenkaalle (aukko ø 600 mm)

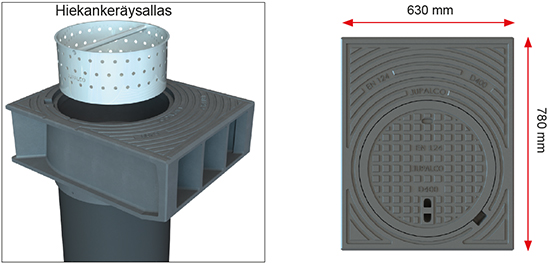

Säädettävät kitakaivot 630 x 780 mm

Säätörenkaassa kiinnitysreiät 4 kpl x 10,5 mm

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%

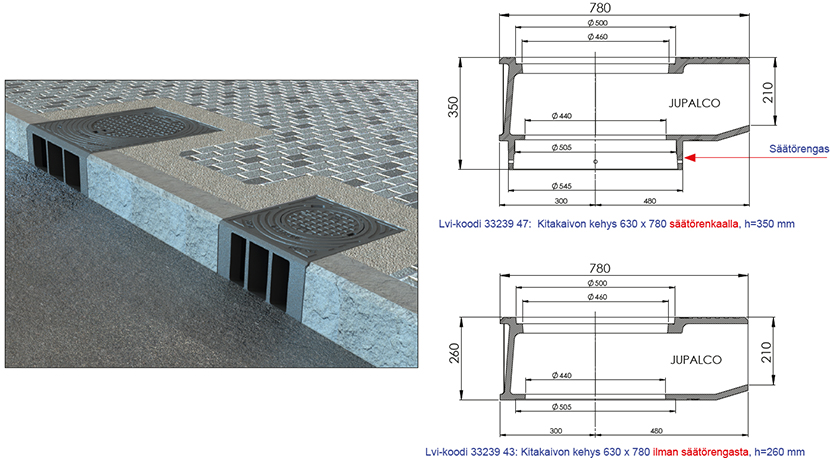

Säädettävä kitakaivon kehys 630 x 780
säätörenkaalla, h=350 mm
(malli A)
33239 47
450,00
Kitakaivon kehys 630 x 780
ilman säätörengasta, h=260 mm
(malli B)
33239 43
450,00
Kansi 500

D400 (40tn)
33219 15
112,00
Asennuslevy betonikartiolle 600 mm


pyydä tarjous


Säätörengas ø 500 mm muoviputkelle on integroitu kitakehyksen rakenteeseen. Huomaa viistonielu, joka auttaa veden virtausta ja puhdistaa kidan hiekasta.

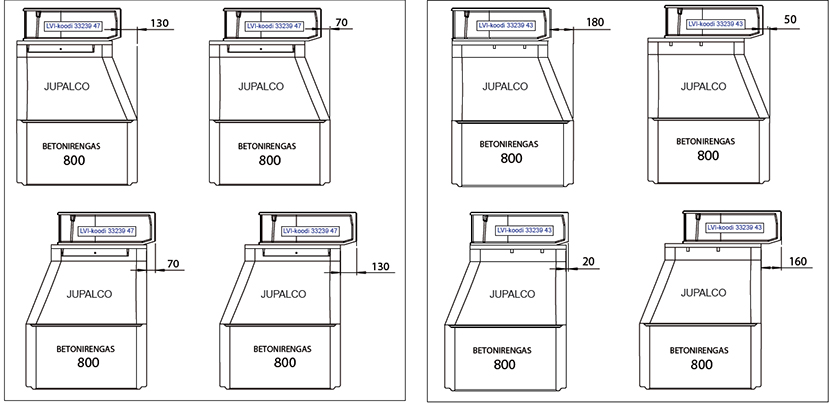

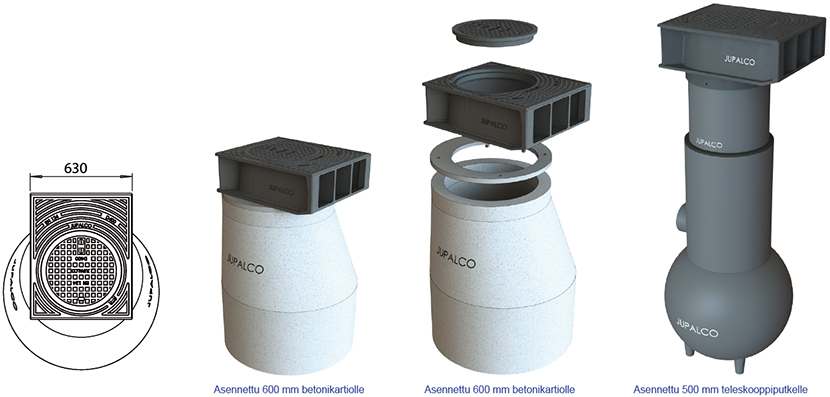

Jupalco kitakansisto 630 x 780 mm on yhteensopiva 500 mm:n muoviputkeen. Kansistoa voidaan käyttää betonikartiosovelluksessa oheisen kuvasarjan mukaisesti (vaatii asennuslevyn).


Kitakaivon kehys säätörenkaalla (malli A)

Kidan säädettävyys reunakivilinjaan nähden
Betonikartiolla 800-600        ± 100 mm
Jupalco asennuslevyllä        ± 30 mm
Kokonaissäädettävyys         ± 130 mm



Kitakaivon kehys ilman säätörengasta (malli B)

Kidan säädettävyys reunakivilinjaan nähden.
Betonikartiolla 800-600         ± 100 mm
JUPALCO asennuslevyllä     ± 70 mm
Kokonaissäädettävyys          ± 170 mm











ø 315 mm muoviputkelle
ø 600 mm betonikartiorenkaalle (aukko ø 600 mm)

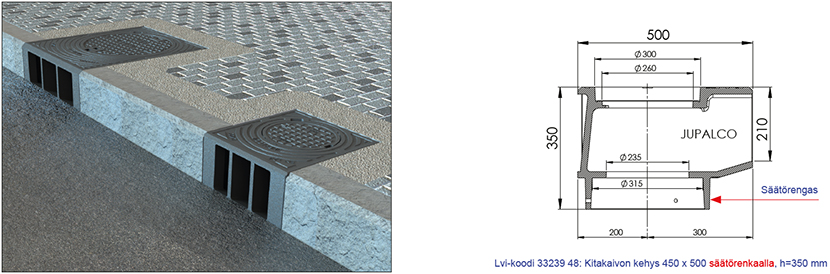

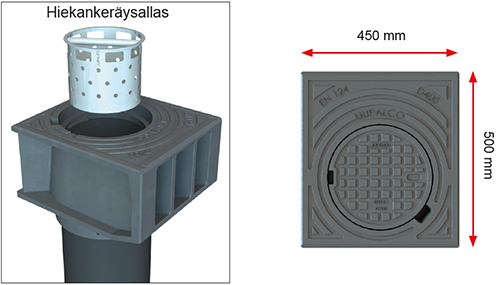

Säädettävät kitakaivot 450 x 500 mm

Säätörenkaassa kiinnitysreiät 3 kpl x 10,5 mm

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%
Säädettävä kitakaivon kehys 450 x 500
säätörenkaalla, h=350 mm
(malli A)
33239 48
400,00
Kitakaivon kehys 450 x 500
ilman säätörengasta, h=260 mm
(malli B)
33239 44
400,00
Kansi 300

D400 (40tn)
33636 15
51,00
Asennuslevy betonikartiolle 600 mm


pyydä tarjous


Säätörengas ø 300 mm muoviputkelle on integroitu kitakehyksen rakenteeseen. Huomaa viistonielu, joka auttaa veden virtausta ja puhdistaa kidan hiekasta.

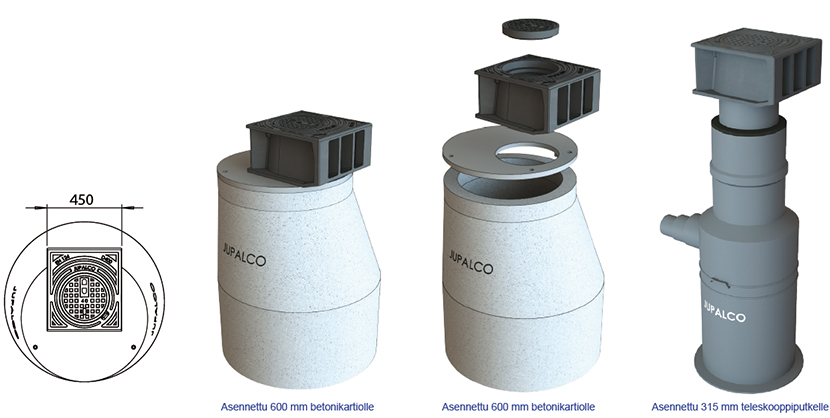

Jupalco kitakansisto 450 x 500 mm on yhteensopiva 315 mm:n muoviputkeen. Kansistoa voidaan käyttää betonikartiosovelluksessa oheisen kuvasarjan mukaisesti (vaatii asennuslevyn).

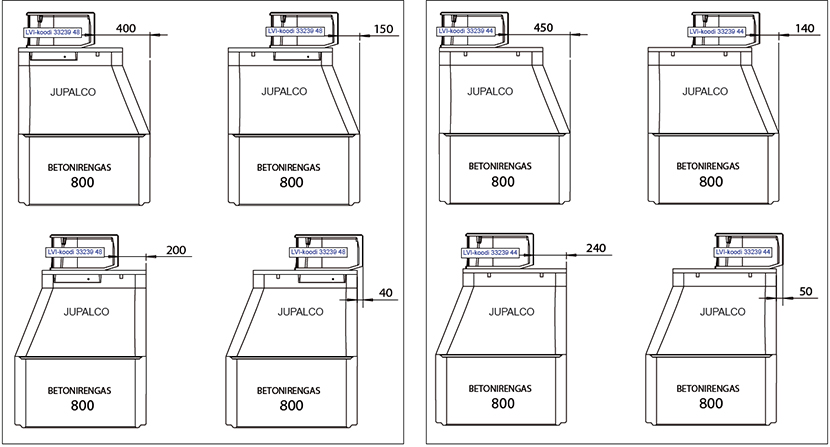

Kitakaivon kehys säätörenkaalla (malli A)

Kidan säädettävyys reunakivilinjaan nähden
Betonikartiolla 800-600        ± 100 mm
Jupalco asennuslevyllä        ± 120 mm
Kokonaissäädettävyys         ± 220 mm



Kitakaivon kehys ilman säätörengasta (malli B)

Kidan säädettävyys reunakivilinjaan nähden.
Betonikartiolla 800-600         ± 100 mm
JUPALCO asennuslevyllä     ± 150 mm
Kokonaissäädettävyys          ± 250 mm

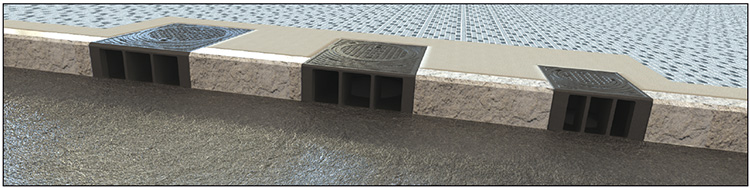

Modulaarinen ratkaisu pintavesien siirtoon
Kitakansisto-elementtejä voi kytkeä useampia rinnan.

Käyttökohteina esim. huoltotiet kahden vesialtaan välissä ajoneuvoliikenne alueella.

Jupalcon läpivirtaavan kitakansiston ontelorakenne on suunniteltu niin, että juokseva vesi pääsee virtaamaan vaivattomasti kitarungon läpi.

Kitakansiston pohjarakenne on viettävä, jolloin tukkeutumisriski on pieni.

Kitakansistossa olevan huoltoluukun voi nostaa pois paikoiltaan mahdollisten huoltotöiden ajaksi.

Kitakansiston leveys, syvyys ja korkeus ovat valittavissa myös kohteen mukaan.

Kysy lisää asiakaskohtaisista mitoista myynnistämme.






Kitakansisto 1500 x 3500 mm, läpivirtaava

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%
Kitakansisto 1500 x 3500, läpivirtaava
korkeus säädöllä, galvanoitu, musta pintamaali
avattava huoltoluukku

D400 (40tn)
33239 46
pyydä tarjous












ø 600 mm betonikartiorenkaalle (aukko ø 600 mm)
ø 500, ø 560 ja ø 630 mm muoviputkille

Avattava kitakaivo, korkeus säädettävissä

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%
Kitakansisto 560

- säädettävä reunakiven korkeus h=175 - 225 mm
- ns. T-malli
- kehys 640 x 750 mm
- vapaa aukko 540 x 450 mm
- saranoitu ritilä- ja umpikansi

C250 (25tn)
33239 53
620,00
Sovite / säätörengas ø 600 mm betonikartiorenkaalle tai
ø 630 mm tai 560 mm muoviputkelle
33239 55
542,00








ø 600 mm betonikartiorenkaalle (aukko ø 600 mm)

Kitakaivo, säädettävä korkeus

Nimitys
Lujuus-
luokka
Jupalco
LVI-koodi
Alv 0%
Huomio! Säädettävyys
Kitakansisto 520 x 551
Säädettävä korkeus 180 - 250 mm
33239 54
735,00
Kansi 390
D400 (40tn)
33239 56
110,00
Epäkeskosovitteella varustettu
kiinteä kehys
33239 57
158,00Mahdollistaa +/- 60 mm:n sivuttaissäädön
Asennetaan betonikartiorenkaalle ø 600 mm
